MIT-I-DN
配网线路导线覆冰监测装置
本装置可实现监测点局域气象的实时自动监测，通过采集导线的压力称重覆冰情况，上传后台主站，当微气象数据或覆冰值超过阀值时，后台主站可自动报警，并向相关人员手机报警；同时配置高清摄像机采集监测点周围高清图像信息，更为直观的展现现场情况。
功能特点
技术参数
功能特点

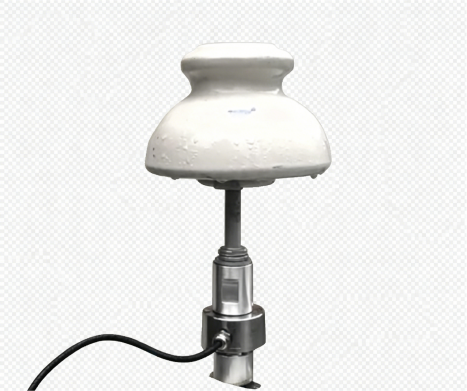

—— 安装简便：压力传感器直接部署在绝缘子柱与杆塔之间，无需对现有线路进行大规模改造，安装过程简便快捷；
—— 成本低廉：相比其他监测方法，基于压力传感器的监测装置成本更低，易于大规模部署，特别适用于资源有限的地区；
—— 实时性强：能够实时监测覆冰厚度变化，为及时采取应对措施提供依据；同时，压力传感器具有较高的灵敏度和稳定性，能够准确反映覆冰厚度的微小变化。
技术参数
|
项目 |
技术要求 |
|
|
压力传感器 |
额定量程（Kg） |
100、200、300、500、1000 |
|
灵敏度 |
1.2-2mv/v |
|
|
综合误差 |
≤0.5% F.S |
|
|
工作温度范围 |
-20℃ ~60℃ |
|
| 重复性 | ≤0.3% F.S | |
| 蠕变 | ≤±0.1% F.S | |
| 零点输出 | ≤±2% F.S | |
| 零点温度影响 | ≤±0.2% F.S/10℃ | |
| 灵敏度温度影响 | ≤±0.2% F.S/10℃ | |
| 输入阻抗 | 700±10Ω | |
| 输出阻抗 | 700±5Ω | |
| 绝缘电阻 | ≥3000MΩ（500VDC） | |
| 激励电压 | 5~12VDC | |
| 安全负荷 | 120%F.S | |
|
摄像机（选配） |
可见光镜头 |
20 倍光学变焦镜头 |
|
图像分辨率 |
最大支持：2592 × 1944，最小支持：400 × 300（默认分辨率1280 × 720） |
|
|
可见光成像 |
最低照度0.002Lux @（F1.2，彩色，AGC ON） |
|
|
视频压缩 |
H.264 / MJPEG / MPEG4，H.264 编码支持 |
|
|
气象传感器（选配） |
温度测量范围 |
-55℃ ～ +50℃ |
|
温度准确度 |
±0.5℃ |
|
|
湿度测量范围 |
0% RH ～ 100% RH |
|
|
湿度准确度 |
±4% RH（＜80% RH 时）；±8%（≥80% RH 时） |
|
|
风速测量范围 |
0 m/s ～ 60 m/s |
|
|
风速准确度 |
±（0.5 ＋ 0.03V）m/s，V 为标准风速值 |
|
|
风向测量范围 |
0° ～ 360° |
|
|
风向准确度 |
±5° |
|
