MIT-FOI
光纤传感覆冰监测系统
基于相位敏感光时域反射(Φ-OTDR)的输电线路覆冰监测技术是一种利用分布式光纤传感原理实现高精度、实时监测的创新方法。该技术通过分析光纤中瑞利散射信号的相位变化，捕捉输电线路因覆冰引起的振动频率、应变等物理状态变化，进而反演覆冰厚度和分布。
功能特点
技术参数
功能特点
—— 利用输电线路原有的OPGW地线（O缆）中的一根冗余纤芯作为传感器；
—— 杆塔、导线上无需安装任何设备，设备仅需安装在变电站机房；
—— 可使用站内电源直接供电，稳定可靠，可带电安装；
—— 单设备可完成全线、逐档距、实时监测；
—— 数据通过网线直接传到内网平台，安全稳定。
技术参数
|
监测距离 |
0～120km |
|
安装结构 |
机柜安装 |
|
空间分辨率 |
≤1个档距 |
|
覆冰监测范围 |
0-100mm |
|
覆冰监测误差 |
≤10% |
|
厚度分辨率 |
0.1mm |
|
额定功率 |
<400W |
|
供电方式 |
220V市电 |
|

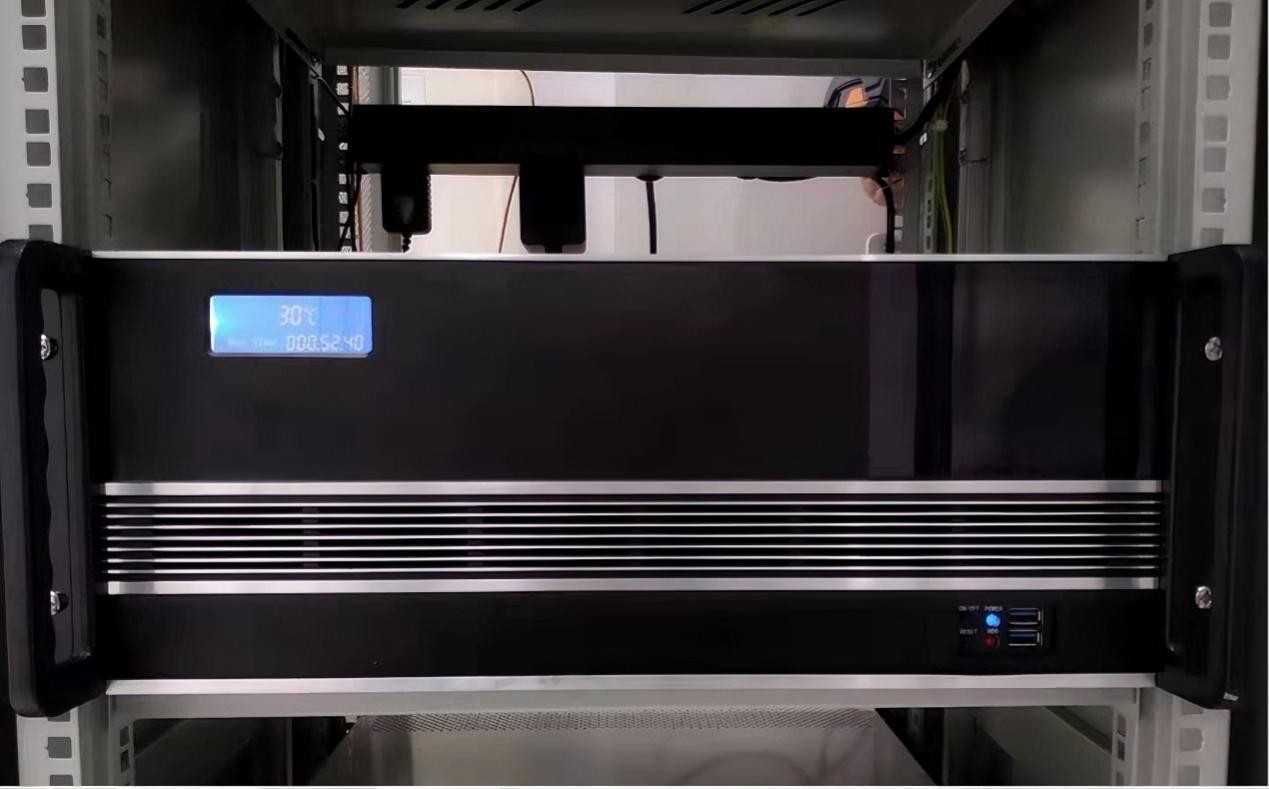

监测主机尺寸 |
465mm×481mm×221mm |
