GYXTW型
中心管式铠装光缆
技术参数
产品特点
结构特性
技术参数
|
序 号 |
项 目 |
技 术 参 数 |
|
1 |
光缆芯数 |
2～48芯 |
|
2 |
光缆的结构型式 |
松套中心束管式 |
|
3 |
允许最大拉力 |
短期：1500N；长期：600N |
|
4 |
允许侧压力 |
短期：1500N /100mm；长期：300N /100mm |
|
5 |
允许的弯曲半径 |
静态：10D ； 动态：20D |
|
6 |
温度性能 |
工作时：－40℃～＋70℃ 敷设时：－30℃～＋60℃ 运输、储存时：－40℃～＋70℃ |
|
7 |
敷设使用方式 |
管道、架空敷设 |
产品特点
—— 钢带铠装工艺，能提供更加优良的拉伸、压扁及高低温性能；
—— 低损耗，独特的余长控制保证光缆在复杂环境中的使用；
—— 卓越的机械性能和防水性能；
—— 良好的柔韧性和弯曲能力，易弯曲、易切割；
—— 外径小、重量轻、结构严密、单盘盘长较长；
—— 光纤密度高，整体接续方便，安装费低；
—— 符合行业标准YD/T 901-2018。

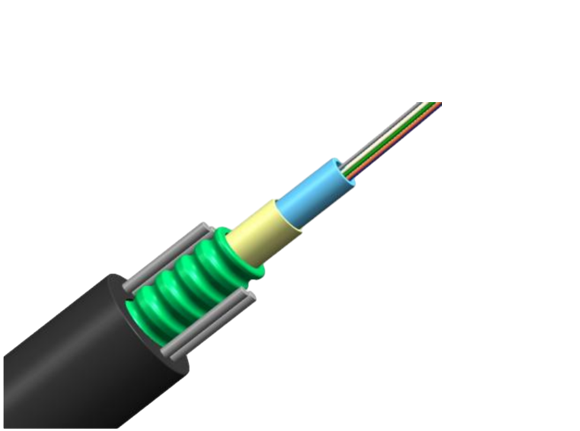

结构特性
—— 光纤松套管；
—— 阻水材料纵包中心PBT松套管；
—— 圆形复合轧纹钢带粘结聚乙烯外护套；
—— 聚乙烯外护套内加平行2或4钢丝。
